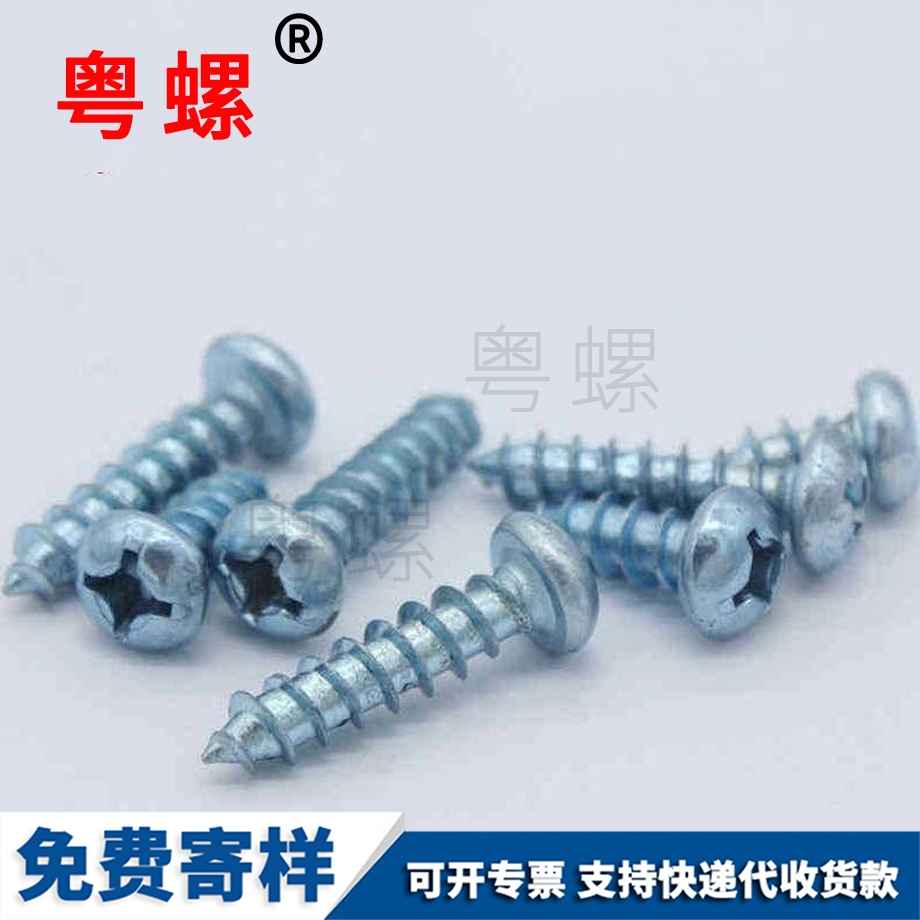

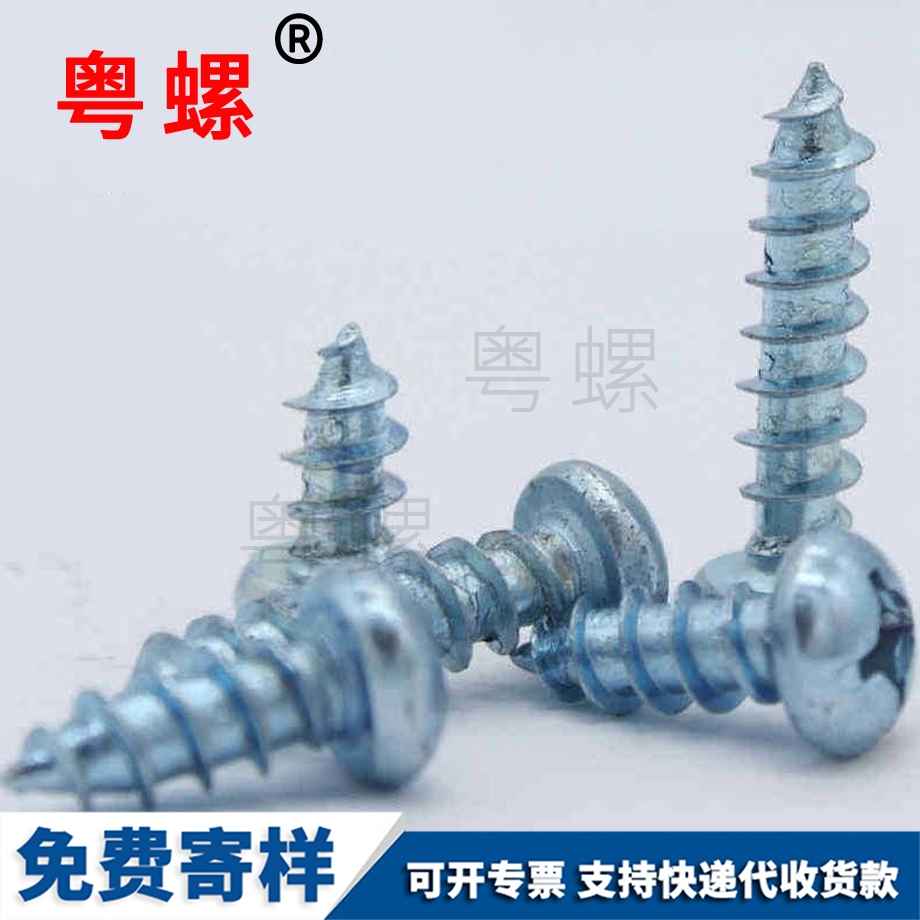

粵螺訂制鍍鋅GB845 圓頭十字自攻螺絲釘 盤頭自攻釘 自攻螺絲 M5

標準件是常用的零件，其廣泛的應用于各種機械結構中。其中T型軌道螺栓是一種常見的標準件?，F有的T型軌道螺栓特別是應用于高鐵中的T型軌道螺栓往往是安裝在預埋好的軌道中的，T型軌道螺栓安裝不夠方便，容易造成位置的偏差。

廣東粵螺五金實業有限公司提出的固定螺釘具有一螺釘本體1，所述螺釘本體1 的軸面形成有延伸的螺牙6，所述軸面是沿螺釘本體1柱體的中軸方向的柱體表面，在其底部具有半球型的螺釘尾部7，而其頂部設有一螺釘頭2，所述螺釘頭2上表面設有開槽(未示出)。所述螺釘本體1是由上部的錐桿4及其下部的圓柱體的螺桿5構成，所述錐桿4 是一倒圓錐體，其圓形上表面的直徑大小和螺釘安裝孔10的孔徑尺寸相等。該固定螺釘還具有一墊圈3，該墊圈3設在所述螺釘頭2與螺釘本體1之間，該圓柱形的墊圈3下表面具有若干個齒牙8，所述齒牙8是沿所述錐桿4倒圓錐體的上表面與墊圈3連接處邊緣向外延伸形成的直型凸條15 ；所述凸條15也可以設計成弧形。廣東粵螺五金實業有限公司提出的安裝用固定螺釘可以采用金屬材料一體成型制作。如圖3所示，是廣東粵螺五金實業有限公司用于PCB板固定的安裝示意圖。安裝時，首先將固定螺釘的螺釘本體1穿過PCB板9上設置的安裝孔10、銅柱11、使螺釘的尾部7到達機殼12上的安裝孔13內，然后使用擰緊工具14插入螺釘頭頂部上的槽口，用力將螺釘本體1的倒圓錐體設計錐桿4強行壓入到安裝孔10內，使尾部7穿過安裝孔13，由于錐桿底部外徑大小 D和螺釘安裝孔10的孔徑尺寸相等，將固定螺釘壓緊固定，這樣也可以使PCB板9在固定的過程中自動修正其前后左右的偏斜，保證了 PCB板9安裝位置的準確性。如圖4所示，當固定螺釘擰入機殼之后，墊圈3充分接觸并壓緊在PCB板9上，PCB 板9、銅柱11和機殼12牢固地緊固連接在一起，不會滑動。墊圈3上的齒牙8和PCB板9 表面充分接觸，這樣在PCB板9和機殼13之間由金屬固定螺釘1搭起了一條地線通路，由此，保證了 PCB板9的充分接地，所述墊圈3上的齒牙12的設計還具有防滑功能。廣東粵螺五金實業有限公司設計的安裝用固定螺釘利用機械連接中的配合、摩擦以及導電性能， 充分保證了 PCB板與機殼的安裝牢固、PCB板接地良好，而且，固定螺釘的橢球尾部表面比較光滑，即使外露出安裝孔也不會對人手和桌面造成劃傷。以上所述僅為廣東粵螺五金實業有限公司的實施例，并非因此限制廣東粵螺五金實業有限公司的范圍，凡是利用廣東粵螺五金實業有限公司說明書及附圖內容所作的等效結構或等效流程變換，或直接或間接運用在其他相關的技術領域，均同理包括在廣東粵螺五金實業有限公司的保護范圍內。

一種通孔安裝螺母，包括六角部I和圓柱部2，六角部I與圓柱部2之間設置有一個螺紋孔3，圓柱部2上開有兩個槽4，槽4的兩邊各有一個凸起的側邊5，這兩個側邊伸出鈑金件7的，如果受到螺栓8擠壓或受到擊打后，會向兩邊彎曲，扣在鈑金件上，這樣不就焊接直接打橡膠也可以，側邊5的上表面上各設置有一個凸點6，擊打時，錘子不會打滑。

蝶形螺母按工藝可分為冷鐓蝶形螺母、鑄造蝶形螺母和沖壓式蝶形螺母 按形狀可分為方翼和圓翼兩種基本形狀 按國標編號分為GB/T62.2-2004 方翼蝶形螺母 蝶型螺母圓翼 蝶型螺母圓翼 GB/T62.1-2004圓翼蝶形螺母 蝶形螺母 沖壓 蝶形螺母 沖壓 GB/T62.3-2004 沖壓式蝶形螺母
